1キーカスタムキーボード "cuskey"

プロジェクトの背景

Fusion 360を学習しながらYouTubeを見る時、Play/Stopを簡単に操作したい。そんなシンプルなニーズから生まれた1キーキーボードです。

CircuitPythonで動作するため、キーの機能は自由にカスタマイズできます。

特徴

• はんだ付けは最小限（マイコンとコネクタのみ）
• コネクタ接続で組み立て簡単
• CircuitPythonでカスタマイズ自在
• 総コスト約¥1,000-1,500

使い方

PCにUSBで接続すると、キーボードとして認識されます。ボタンを押すだけでPlay/Stop操作が可能です。

CircuitPythonのコードを編集すれば、任意のキー機能に変更できます。

遊び方

• メディア再生コントロール（Play/Stop/Next/Previous）
• ミュートボタン
• スクリーンショット専用ボタン
• Zoom/Teams会議の手挙げボタン
• 好きなショートカットキーに設定

アイデア次第で、自分だけの専用キーを作れます。

材料の調達

マイコン

RP2040マイコンボード（¥500-800）

Raspberry Pi PicoやSeeed XIAO RP2040など、様々なRP2040ボードが使えます。

購入先:

• 秋月電子通商 - Raspberry Pi Pico ¥770〜
• スイッチサイエンス - 各種RP2040ボード
• 千石電商 - 秋葉原店舗でも購入可

圧着端子

JSTコネクタ（XH/PH）

配線の着脱を簡単にするコネクタです。

購入先:

• 秋月電子通商 - 一番安い
• モノタロウ - 10個単位から
• 共立エレショップ - 1個から購入可

圧着工具について: IWISS製の精密同時圧着ペンチ（ラチェット式）が、XH・PHコネクタに対応しており使いやすいです。心線と被覆を同時に圧着できます。

参考: 電子工作で使われる圧着端子コネクタと圧着工具 - fumiLab

電子ワイヤ

AWG22～26程度の電子ワイヤを使用します。配線の長さに応じて必要量を用意してください。

購入先:

• 秋月電子通商 - ジュンフロンワイヤ各色
• 千石電商 - 切り売り対応
• Amazon - 各色セット販売

ハンダ

鉛入りまたは鉛フリーハンダ。直径0.6mm～1.0mm程度が使いやすいです。

セルフロックスイッチ

オルタネートスイッチ（¥100-200）

ボタンの内部に取り付けるスイッチです。アーケードボタンの規格に合ったものを選びます。

アーケードボタン

アーケードボタン 24mm（¥300-500）

透明ボディのLED付きボタンがおすすめです。

購入先:

• Amazon - LED付き5Vボタン各色
• ATTASA SHOP - アーケード専門店
• Yahoo!ショッピング - 各種ボタン

3Dプリントパーツ

Thingiverseで3Dプリント用ケースモデルを公開しています。

必要な工具:

• はんだごて（温度調節機能付きがおすすめ）
• ニッパー
• ワイヤーストリッパー
• 圧着ペンチ（JSTコネクタ用）

組み立て方

1. コネクタのはんだ付け

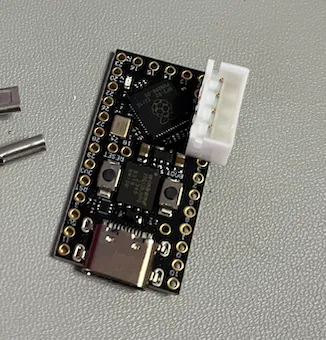

RP2040マイコンにXH 4PINメスコネクタをはんだ付けします。これが唯一のはんだ作業です。

手順:

1. はんだごてを350℃程度に予熱
2. コネクタをマイコンのピンに仮固定
3. 対角の2箇所を先にはんだ付けして固定
4. 残りのピンをはんだ付け

2. 配線の準備

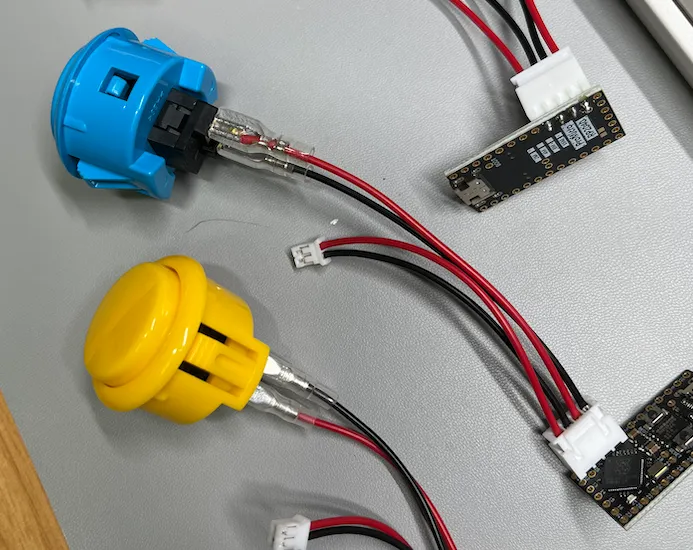

JSTコネクタを使って、アーケードボタンとマイコンを接続する配線を作ります。

手順:

1. ワイヤを必要な長さにカット
2. ワイヤストリッパーで被覆を5mm程度剥く
3. コンタクトピンを圧着ペンチで圧着
4. ハウジングにピンを挿入

3. スイッチとボタンの組み立て

1. アーケードボタンにオルタネートスイッチを取り付け
2. 配線を接続

4. ケースへの組み込み

1. 3Dプリントしたケースにマイコンを固定
2. アーケードボタンをケースに取り付け
3. 配線をコネクタで接続

CIRCUITPYTHONのsetup

1. CircuitPythonのダウンロード

CircuitPython公式サイトから、お使いのRP2040ボード用のUF2ファイルをダウンロードします。

2. ブートローダーモードで起動

1. USBケーブルを抜いた状態で、BOOTSELボタンを押す
2. BOOTSELボタンを押したまま、USBケーブルを接続
3. RPI-RP2というドライブが表示されたらボタンを離す

3. ファイルのコピー

ダウンロードしたUF2ファイルを、RPI-RP2ドライブにドラッグ&ドロップします。

4. 完了

自動的に再起動し、CIRCUITPYという新しいドライブが表示されたら完了です。

参考: Adafruit Learning System - CircuitPython インストール

プログラムのinstall

1. プログラムファイルの準備

GitHubリポジトリから、キーボード用のプログラムファイル（code.py）をダウンロードします。

2. ファイルのコピー

CIRCUITPYドライブに、code.pyをコピーします。保存すると自動的にプログラムが実行されます。

3. 動作確認

PCにUSB接続し、キーボードとして認識されることを確認します。ボタンを押してPlay/Stopが動作すればOKです。

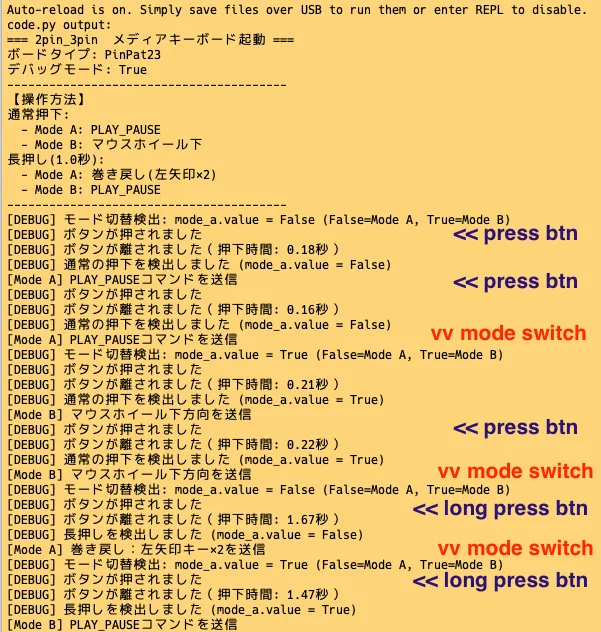

4. デバッグ（必要な場合）

シリアル接続でデバッグする場合:

screen /dev/ttyACM0 115200

カスタマイズのヒント

code.pyを編集することで、キーの機能を自由に変更できます。

• メディアキー（Play/Pause、Next、Previous）
• ボリュームコントロール（Volume Up/Down、Mute）
• キーボードショートカット（Ctrl+C、Alt+Tabなど）
• マウス操作

CircuitPythonのHID（Human Interface Device）ライブラリを使えば、様々な入力デバイスとして動作させられます。
