必要な部品・工具一覧

部品

工具

ヒント: はんだ付けが得意なら、JSTコネクタ・圧着工具は省略して直接はんだ付けも可能です。

材料の調達

マイコン

RP2040マイコンボード（¥500-800）

RP2040/RP2350搭載 SparkFun Pro Micro、もしくは互換機を購入してください。

PIN配置が Pro Micro と同じなので、使いまわしやすいです。

Aliexpress なら、 RP2040 Pro micro で検索するとあります。

圧着端子

JSTコネクタ（XH/PH）

配線の着脱を簡単にするコネクタです。

ハンダが得意なら、このあとにもある圧着端子＆工具は不要です。 ハンダ付けでがんばってください。

オススメの購入先:

• 秋月電子通商 - 一番安い
• モノタロウ - 10個単位から

Amazon にもたくさんあります。

圧着工具について:

オススメは、エンジニアのPA-24です。色々な規格で使えて便利。

• PA-24

電子ワイヤ

AWG22～26程度の電子ワイヤを使用します。配線の長さに応じて必要量を用意してください。

購入先:

• 秋月電子通商 - ジュンフロンワイヤ各色
• 千石電商 - 切り売り対応
• Amazon - 各色セット販売

ハンダ

鉛入りまたは鉛フリーハンダ。直径0.6mm～1.0mm程度が使いやすいです。

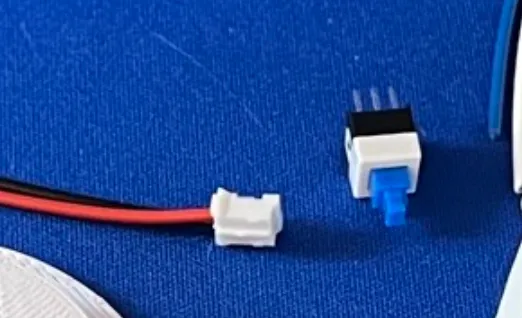

セルフロックスイッチ

7x7x12 mm のセルフロックスチッチ。

amazon でも買えます。

たくさん欲しい(50個以上) なら、aliexpress スイッチ 7x7 6ピン セルフロック で検索して買うと安いです。

8x8mm, 8.5x8.5mm など、とても似ている大きさのものがあるので注意!

このスイッチのコネクタに JST 2.0 PH のメスがぴったりです。 ハンダが苦手なら、お金で解決しましょう。

アーケードボタン

アーケードボタン 30mm（¥300-500）

30mmの大きさを間違えないようにして。24mmは小さいので使えません。

購入先:

• Amazon
• Aliexpress

アーケードボタン用コネクタ

アーケードボタンの端子は、平型端子 110 サイズ メスにぴったりです。 ハンダが苦手なら、お金で解決しましょう。

3Dプリントパーツ

Thingiverseで3Dプリント用ケースモデルを公開しています。

• 3Dモデルデータを見る

必要な工具

• はんだごて（温度調節機能付きがおすすめ）
• ニッパー
• ワイヤーストリッパー
• 圧着ペンチ（JSTコネクタ用）

組み立て方

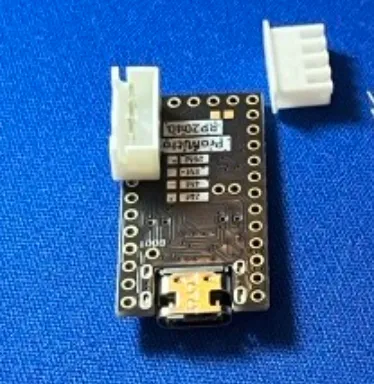

1. コネクタのはんだ付け

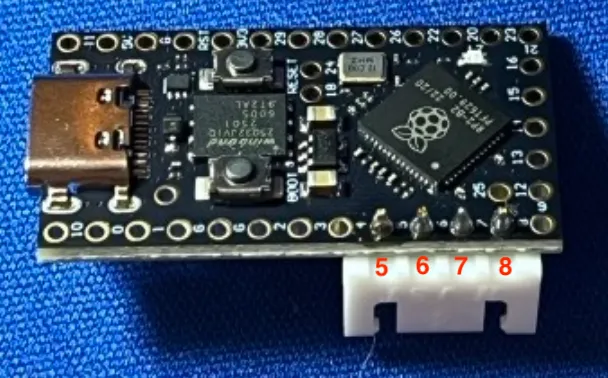

RP2040マイコンにXH 4PINメスコネクタをはんだ付けします。これが唯一のはんだ作業です。

defaultのcuskey設定は、PIN 5, 6, 7, 8 です。

手順:

1. はんだごてを350℃程度に予熱
2. コネクタをマイコンのピンに仮固定
3. 対角の2箇所を先にはんだ付けして固定
4. 残りのピンをはんだ付け

2. 配線の準備

JSTコネクタを使って、アーケードボタンとマイコンを接続する配線を作ります。

手順:

1. ワイヤを必要な長さにカット
2. ワイヤストリッパーで被覆を5mm程度剥く
3. コンタクトピンを圧着ペンチで圧着
4. ハウジングにピンを挿入

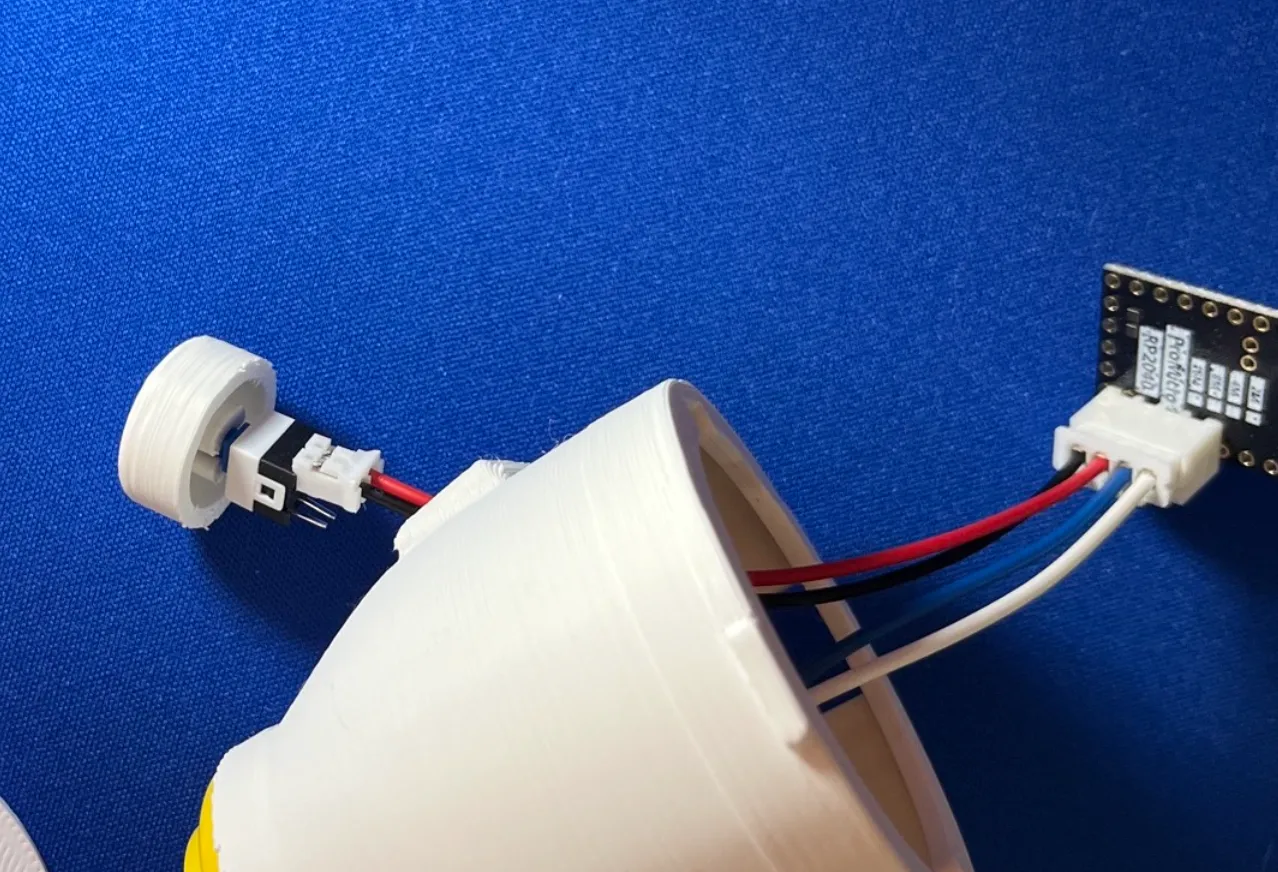

• PIN の5,6 は、アーケードボタン(+- は区別なし)
• PIN の7,8 は、セルフロックスイッチ(+- は区別なし)

3. スイッチとボタンの組み立て

1. アーケードボタンにオルタネートスイッチを取り付け

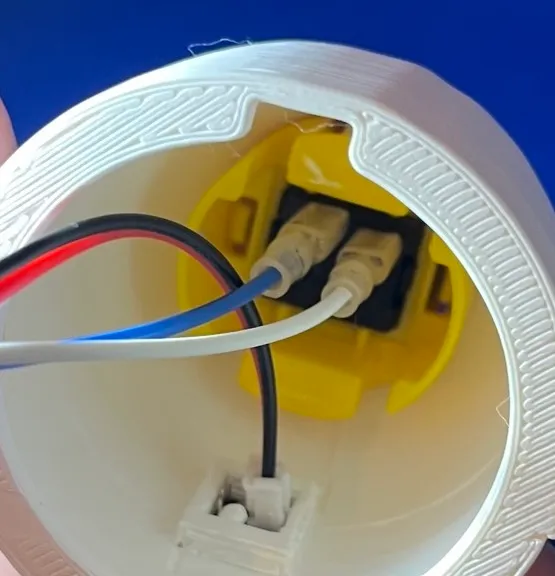

2. 配線を接続

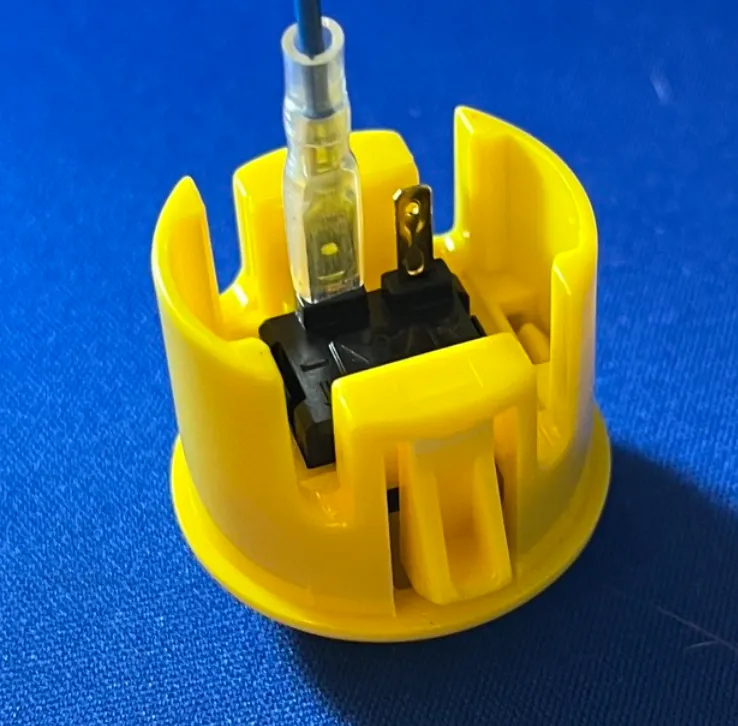

+- の区別なし。

ただし、ボタンのコネクタの膨らんでいるほうを、平型端子 110 サイズ メスのオープン側にしないと、うまく刺さりません。

4. ケースへの組み込み

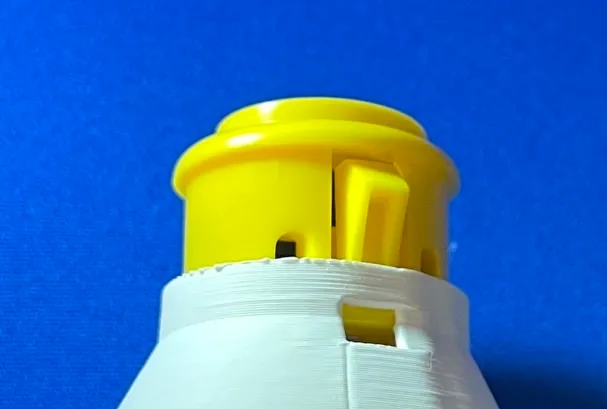

1. アーケードボタンをケースに取り付け

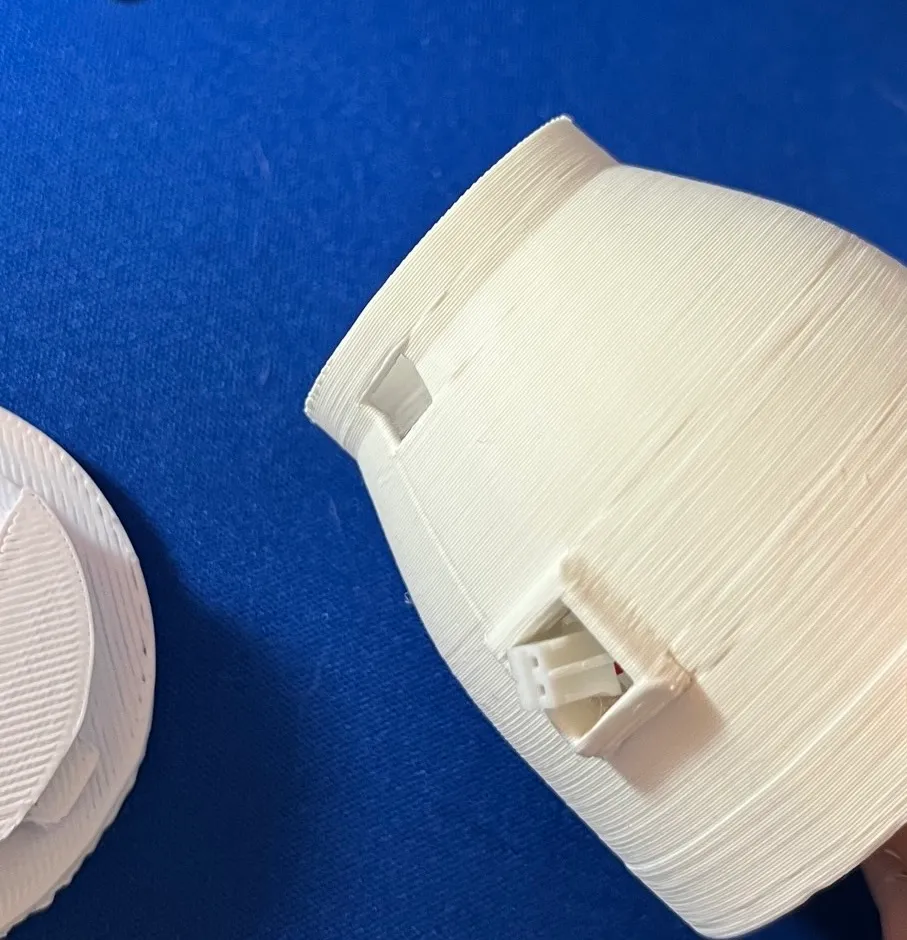

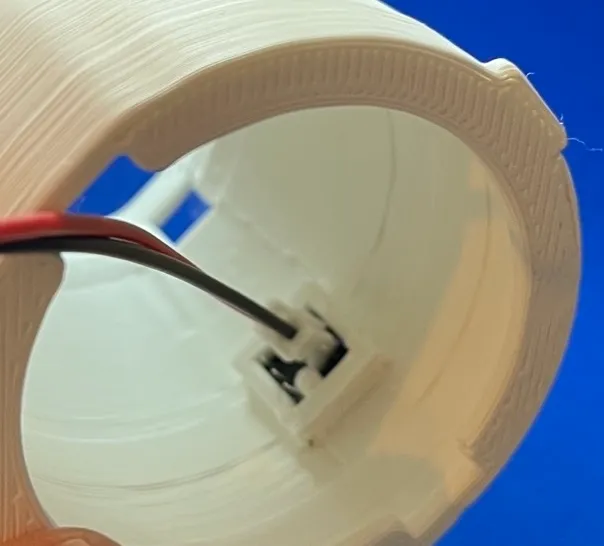

2. セルフロックスイッチをケースに取り付け

3. 配線をコネクタで接続

この時点で、CircuiyPythonが未設定の場合は、先にCircuitPythonのSetupをしてください。リセットが必要です

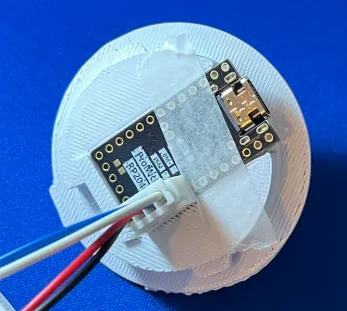

4. 3Dプリントしたケースにマイコンを固定

テープなどで固定。

5. ケースを締める

底の突起がピッタリと重なると取り外しできます。

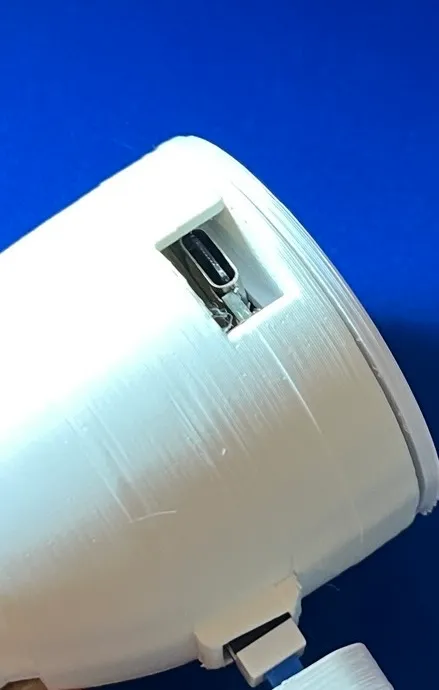

その時点では、USBコネクタが開口部からズレてます

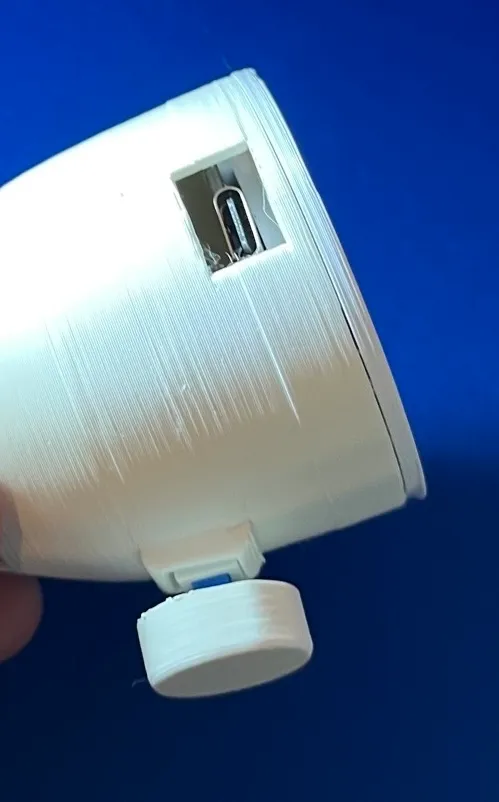

くるっと回してUSBコネクタが開口部から見えるようにすると、底がはずれなくなります。

CIRCUITPYTHONのsetup

1. CircuitPythonのダウンロード

CircuitPython公式サイトから、Downloadしてください。

2. ブートローダーモードで起動

1. USBケーブルを抜いた状態で、BOOTSELボタンを押す
2. BOOTSELボタンを押したまま、USBケーブルを接続
3. RPI-RP2というドライブが表示されたらボタンを離す

3. ファイルのコピー

ダウンロードしたUF2ファイルを、RPI-RP2ドライブにドラッグ&ドロップします。

4. 完了

自動的に再起動し、CIRCUITPYという新しいドライブが表示されたら完了です。

参考: Adafruit Learning System - CircuitPython インストール

プログラムのinstall

github をご確認ください。

github cuskey

デバッグ（必要な場合）

シリアル接続でデバッグする場合:

MacOS / Linux

screen command をご利用ください。

 brew install screen # ない場合はinstall
screen /dev/tty.usbmodem311301

usbmodem311301 の数字部分は、変更されることがあります。

Windows

Windowsの場合は、Putty または Tera Term などのターミナルソフトを使います。

デバイスマネージャーでCOMポートを確認する:

1. スタートメニュー → 「デバイスマネージャー」を開く
2. 「ポート (COM と LPT)」を展開
3. 「USB シリアルデバイス (COM**)」のCOM番号を確認する（例: COM3）

Puttyを使う場合:

1. Putty をダウンロード・インストール
2. 「Serial」を選択し、Serial line に COM3（確認したCOM番号）、Speed に 115200 を入力
3. 「Open」をクリック

Tera Termを使う場合:

1. Tera Term をダウンロード・インストール
2. 起動後「シリアル」を選択し、ポートに COM3（確認したCOM番号）を指定
3. 設定 → シリアルポート から ボーレートを 115200 に設定

カスタマイズのヒント

code.pyを編集することで、キーの機能を自由に変更できます。

• メディアキー（Play/Pause、Next、Previous）
• ボリュームコントロール（Volume Up/Down、Mute）
• キーボードショートカット（Ctrl+C、Alt+Tabなど）
• マウス操作

タイミングや送信するPINコード、キーの種類など自由に変更してください。

• cuskeyサンプルプログラム一覧

examples/ のコードを参考にしてください。きっとAIがコーディングもしてくれます。
